Cara Menampilkan SolidWorks Design Tree dari File Imported

Share on:

Recognize-Features-SolidWorks

Salah satu kekurangan dari file imported atau file yang kita import dari format umum ke dalam SolidWorks adalah tidak adanya design tree.

Design Tree atau pohon desain adalah tempat ditampilkannya features apa saja yang digunakan untuk membuat sebuah desain.

File imported adalah file yang memiliki format selain SLDPRT, SLDASM dan SLDDRW yang kita buka menggunakan SolidWorks.

Dukung Penulis !

Kasih kopi buat penulis biar gak ngantuk dan makin rajin nulis.

Pada artikel sebelumnya, kita sudah membahas bahwa berkirim file menggunakan format umum seperti Parasolid, IGES dan lain sebagainya bisa menjadi salah satu solusi untuk berkirim file dengan orang lain yang menggunakan SolidWorks beda versi.

Tapi, salah satu kekurangannya adalah kita akan kehilangan history features yang digunakan. Design tree hanya akan menampilkan keterangan “Imported” seperti pada gambar di bawah ini:

Imported

Cara Menampilkan Daftar Features pada File Imported

Jika kita ingin melihat daftar feature yang digunakan pada File Imported, caranya adalah sebagai berikut:

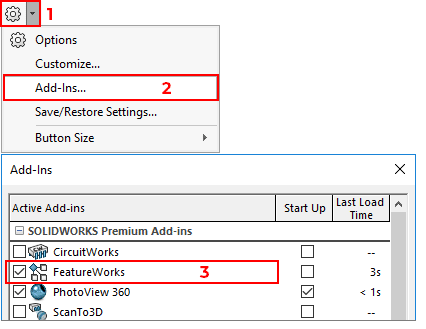

  1. Aktifkan Add-ins “FeatureWorks”.
    Add-ins-FeatureWorks
  2. Klik menu Insert > FeatureWorks > Recognize Features…
    Insert-FeatureWorks
  3. Klik OK (contreng hijau) pada kotak dialog yang muncul di sisi kiri layar kerja.
    OK Button

Catatan

Saat kita menggunakan menu FeatureWorks > Recognize Features, Solidworks akan mengenali dan “menebak” fitur apa saja yang digunakan untuk membuat part yang ada di layar kerja.

Before-After

Saya katakan “menebak” karena hasilnya tidak selalu sama dengan fitur asli yang digunakan.

Untuk part-part yang rumit, SolidWorks juga seringkali gagal menyelesaikan perintah ini.
