Cara Fillet Part 3D di SolidWorks

Kali ini kita akan belajar cara menggunakan fitur Fillet pada aplikasi SolidWorks.

Fillet yang saya maksud di sini adalah fillet untuk part 3D. Ini berbeda dengan Sketch Fillet yang diperuntukkan untuk sketch 2D.

Simak penjelasan lengkapnya.

Fillet Feature – SolidWorks

Fillet Feature pada aplikasi SolidWorks berfungsi untuk membuat fillet atau lengkungan di bagian tepi objek 3D.

Fitur ini bisa kita temukan di Command Manager tab Features.

Selain lokasi di atas, fitur Fillet juga bisa kita temukan melalui menu Insert > Features > Fillet/Round.

Cara Fillet Part 3D di SolidWorks.

Di aplikasi SolidWorks ada 4 jenis (type) fillet yaitu Constant Size Fillet, Variable Size Fillet, Face Fillet dan Full Round Fillet

Saat menjalankan fitur Fillet, kita akan diminta kita untuk memilih “Fillet Type”, “Items To Fillet” dan mengisi “Fillet Parameters”.

Items To Fillet adalah bagian yang akan kita Fillet. Umumnya kita isi dengan Edges, tetapi pada beberapa jenis Fillet, kita bisa isi kotak ini dengan menyeleksi Faces atau Features.

Fillet Parameters berfungsi untuk mengatur Fillet yang akan kita buat, seperti menentukan nilai radius dan memilih metode Fillet (symmetric, asymmetric dan lain sebagainya).

Secara garis besar, langkah membuat Fillet pada part 3D di aplikasi SolidWorks adalah sebagai berikut:

Aktifkan fitur Fillet
Pilih “Fillet Type“
Pilih “Items To Fillet“
Atur “Fillet Parameters“
Klik OK

Note :

“Items To Fillet” dan “Fillet Parameters” yang dibutuhkan untuk setiap Fillet Type berbeda-beda.
Pada beberapa jenis Fillet, kita bisa seleksi lebih dari satu “Items To Fillet” dalam satu kali proses Fillet.

Fillet Type

Seperti yang sudah saya sebutkan di atas, ada 4 type Fillet yaitu Constant Size Fillet, Variable Size Fillet, Face Fillet dan Full Round Fillet.

Perbedaan dari setiap type Fillet tersebut bisa kita lihat pada iconnya masing-masing.

Berikut ini masing-masing penjelasannya:

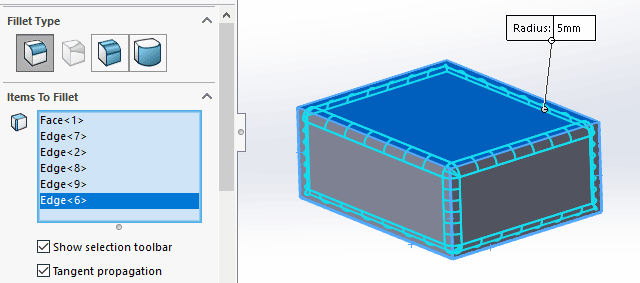

Constant Size Fillet : untuk membuat fillet dengan nilai radius tetap dari ujung awal sampai ke ujung akhir edges.
Variable Size Fillet : untuk membuat fillet dengan nilai radius yang berbeda antara ujung satu edges dengan ujung lainnya.

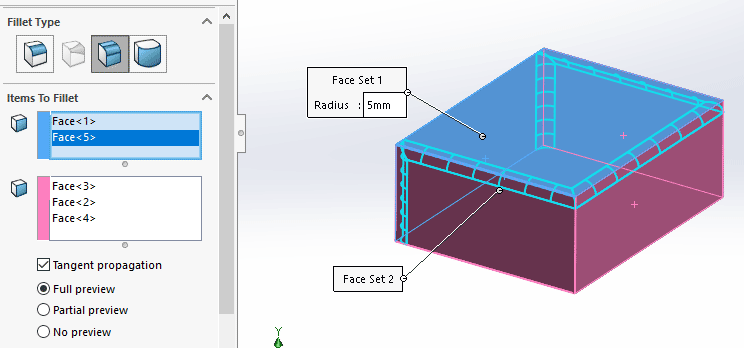

Face Fillet : untuk membuat lengkungan pada pertemuan dua kelompok face yang kita seleksi.

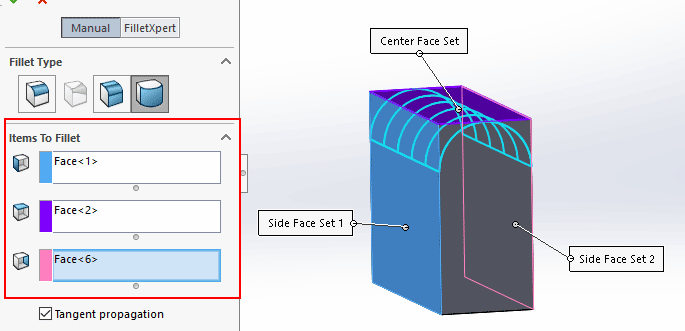

Full Round Fillet : untuk membuat lengkungan pada tiga kelompok face yang kita seleksi.
